Vloeibare waterstof (H2) speelt een sleutelrol in de energietransitie, maar stelt extreem hoge eisen aan meet- en regelsystemen. In dit blog lees je alles over de technische vereisten voor een veilige en nauwkeurig temperatuurmeetsysteem geschikt voor het meten bij extreem lage temperatuuromstandigheden.
Waterstof wordt vloeibaar bij een temperatuur van -252,87 °C. Dat is vlak boven het absolute nulpunt (-273 °C). Op dit punt functioneren temperatuurmeetsystemen niet langer onder "normale" omstandigheden: standaard componenten falen, materialen veranderen van samenstelling en veiligheid komt direct in het geding.
Daarom is gespecialiseerde cryogene meettechniek nodig.

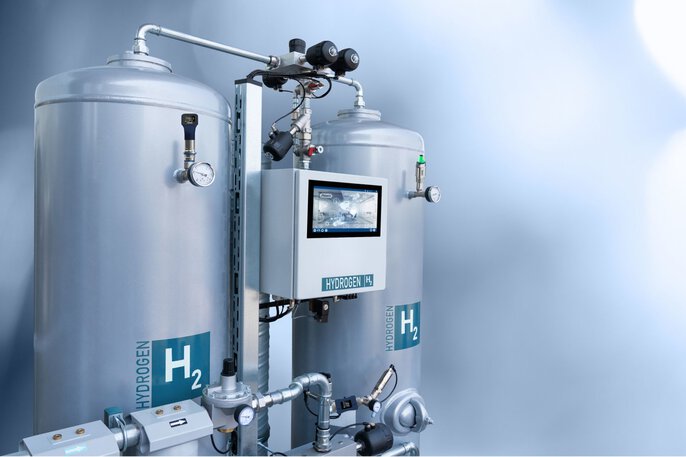

Drukvaste waterstofinstallatie met temperatuursensor en H2-regeling in industriële omgeving
Voor toepassingen met vloeibaar waterstof moet de temperatuursensor geschikt zijn voor cryogene temperatuur bereiken tot ver onder -250 °C.
Niet alle temperatuursensoren zijn bestand tegen deze omstandigheden. Kies daarom voor systemen die speciaal ontworpen zijn voor cryogene toepassingen.
Rond 20 Kelvin (-253 °C) is waterstof bijzonder gevoelig voor kleine temperatuurveranderingen. Een afwijking van slechts 0,5 K kan leiden tot gasvorming, met risico op overdruk of explosie.
Tijdens opslag of transport van vloeibaar waterstof kunnen drukken tot 105 bar optreden. De combinatie van druk en temperatuur maken het systeem extra kwetsbaar.

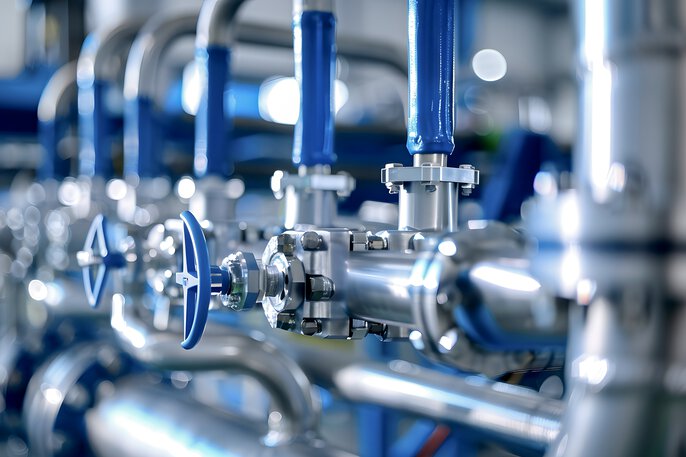

Industriële leidingen en afsluiters voor temperatuur- en drukmeting bij vloeibare waterstof
Waterstofgas vormt snel een explosief mengsel met lucht. Meetsystemen moeten daarom voldoen aan de strengste explosieveiligheidseisen.
Bij lage luchtvochtigheid en wrijving in cryogene installaties ontstaat snel statische elektriciteit. Een kleine vonk veroorzaakt door ESD (Electro Static Discharge), kan in een waterstofrijke atmosfeer catastrofaal zijn.
Extreem lage temperaturen laten materialen krimpen of broos worden. Ook de elektrische eigenschappen kunnen veranderen. Daarom is de juiste materiaalkeuze cruciaal.

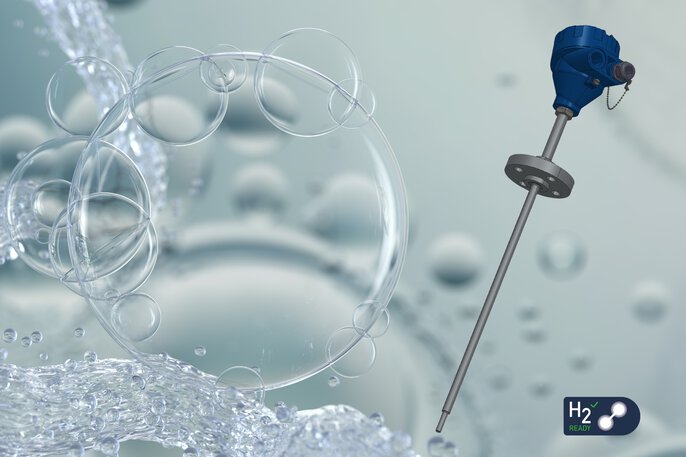

Cryogene temperatuursensor van JUMO met H2-ready keur geschikt voor waterstoftoepassingen
De JUMO 903520 is een geavanceerde cryogene temperatuursensor die aan alle eisen voldoet.
Deze sensor is speciaal ontwikkeld voor de veeleisende wereld van vloeibaar waterstof. De sensor biedt maximale betrouwbaarheid, veiligheid en precisie onder de meest extreme omstandigheden.
Hieronder zie je een overzicht van de belangrijkste technische specificaties voor veilige temperatuurmeting bij vloeibaar waterstof (LH2):
| Technische aspecten en vereisten | |
|---|---|
| Meetbereik | -270 °C tot +200 °C of meer |
| Nauwkeurigheid | ±0,5 K bij 20 K |
| Drukbestendigheid | minimaal 150 bar (1500 PSI) |
| Explosieveiligheid | ATEX zone 0/1/20/21,Ex i/Ec d/Ex e |
| ESD-bescherming | antistatische behuizing, geaard systeem |
| Materiaal | cryogeen getest Inconel, RVS of titanium |
