Er zijn tegenwoordig veel verschillende flowmeters op de markt. Elke flowmeter heeft unieke kenmerken die in de ene toepassing voordelen bieden, en in een andere toepassing nadelen. In dit blog bespreken we de meest voorkomende types, inclusief werkingsprincipes én voordelen en beperkingen. Lees verder en kies de beste optie voor jouw toepassing!
Flowmeters zijn apparaten voor het meten van de stroomsnelheid van vloeistoffen en gassen, met als doel de bepaling van het debiet over specifieke tijdsintervallen. Er zijn vele soorten flowmeters, die onder andere verschillen in het type werking, de installatiemethode, grootte of constructie.
In dit blog bespreken we methoden voor het meten van stroomsnelheid (flow) in gesloten, volledig gevulde leidingsystemen
Flowmeters zijn gebaseerd op meetmethoden die gebruikmaken van verschillende fysische verschijnselen. De meeste zijn gebaseerd op het meten van volumetrisch debiet (d.w.z. de hoeveelheid medium dat in een bepaalde tijd door een leiding stroomt), maar er zijn ook technologieën die het massadebiet meten (d.w.z. de massa van het medium die per tijdseenheid door een leiding stroomt).
Vanwege hun verschillende uitvoeringen kunnen flowmeters worden onderverdeeld in groepen als:
Elektromagnetische flowmeters werken op basis van het vermogen van de vloeistof om een elektrische stroom te geleiden. Ze meten zeer nauwkeurig maar kunnen — wat in sommige toepassingen als beperking kan worden ervaren — alleen worden gebruikt in geleidende media. Elektromagnetische flowmeters zijn daardoor niet geschikt voor gassen en in toepassingen waar de te meten vloeistof bijvoorbeeld olie of ultra puur water betreft.

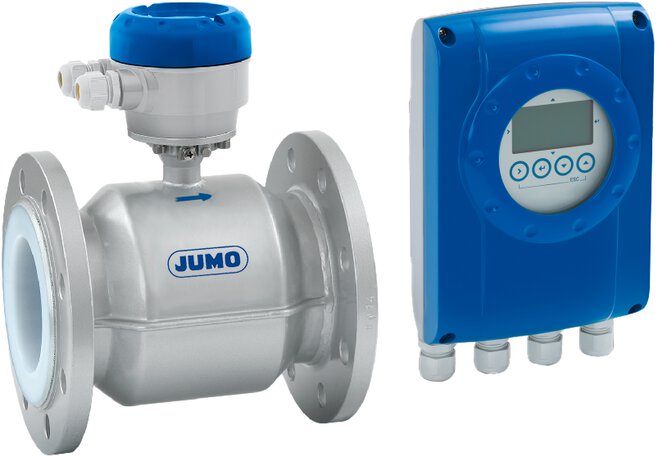

Flowmeters zoals de OPTIFLUX 2000 zijn flowsensoren die gebruik maken van de eigenschap van vloeistof om stroom te geleiden.
Ultrasoon flowmeters zijn hoogtechnologische sensoren die de transittijd van geluidsgolven van de zender naar de ontvanger gebruiken om de stroomsnelheid van vloeistoffen te meten.
Deze flowmeters meten contactloos de stroomsnelheid en zijn daarom ideaal voor agressieve vloeistoffen en omstandigheden met hoge druk. Ze kunnen worden gebruikt met schone en licht verontreinigde en zelfs viskeuze vloeistoffen, maar worden niet aanbevolen voor zeer viskeuze vloeistoffen.

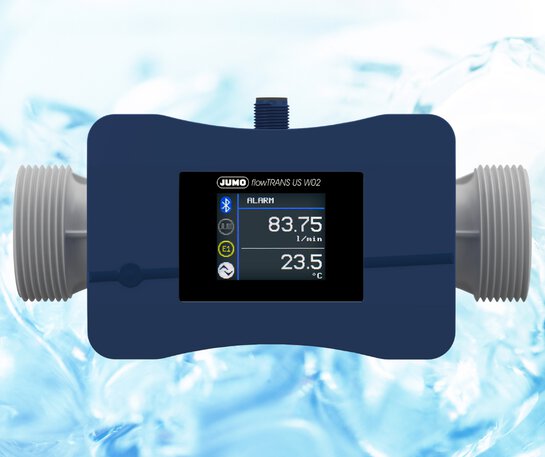

De ultrasone flowmeters uit de flowTRANS US W-serie voeren nauwkeurige metingen uit in geleidende en niet-geleidende media.
Drukverschil flowmeters kunnen worden gebruikt om de flow van vloeistoffen, gassen of stoom te meten. Ze maken gebruik van een basis element (primair element) dat, wanneer het in een huls wordt geïnstalleerd, een vernauwing van het stromingstraject veroorzaakt en bijgevolg een drukdaling. In combinatie met een drukverschilsensor bepaalt het de stroomsnelheid op basis van het drukverschil.
Deze flowmeters zijn gestandaardiseerd en vereisen weinig onderhoud. De drukverliezen zijn echter hoger in vergelijking met andere typen flowmeters, wat leidt tot hogere energiekosten om de flow in het proces op peil te houden.
Flowmeter met drukverschil transmitter JUMO flowTRANS DP R01/R02
Paddle wheel flowmeters bestaan uit een behuizing met daarin een schoepenrad dat draait onder invloed van de vloeistofbeweging en het aantal gemaakte rotaties doorgeeft aan een uitleesinstrument. Ze onderscheiden zich door eenvoud en lage prijs en zijn nuttig voor het meten van flow van inerte of weinig agressieve media, die sporen van vaste deeltjes bevatten.
Lage prijs
Simpel design
Lagere meetnauwkeurigheid
De JUMO flowTRANS PW I01 paddle wheel flowmeter maakt flowmetingen mogelijk in het bereik van 0.3 tot 10 m/s.
Calorimetrische flowmeters maken gebruik van de thermische geleidbaarheid van het medium. Ze verwarmen de meetsonde en meten dan, met behulp van een temperatuursensor, hoe snel het medium deze warmte afvoert. De energie die nodig is om de meetsonde op temperatuur te houden, is een maat voor de flowsnelheid. Deze flowmeters werken goed voor metingen in koelcircuits, pompsystemen en warmtewisselaars, maar ook voor het bewaken van lekkages en smeersystemen.
JUMO PINOS L02 calorimetrische flowmeter
Afhankelijk van de installatiemethode wordt er onderscheid gemaakt tussen contact— en contactloze flowmeters. Contactloze draagbare flowmeters hebben het voordeel dat ze op leidingsystemen kunnen worden geïnstalleerd zonder de continuïteit ervan te verstoren. Ze worden zelden permanent geïnstalleerd en worden vaker gebruikt voor verificatiemetingen op verschillende punten.
De keuze van een flowmeter voor grote water verbruikende organisaties, afvalwaterzuiveringsinstallaties, thermische centrales en andere industriële faciliteiten hangt af van een aantal factoren. Onder andere toepassingskenmerken zoals de mate van vervuiling van de vloeistofstroom, installatieomstandigheden, stroomsnelheid, druk, geleidbaarheid en temperatuur van het medium.
