PID-regelaars (Proportioneel, Integrerend, Differentiërend) zijn cruciaal voor nauwkeurige procesregeling in diverse industrieën. Van het handhaven van stabiele temperaturen tot het beheren van druk, pH, en stroomsnelheden. Ze optimaliseren processen om de kwaliteit, efficiëntie en productiviteit te verbeteren en spelen een sleutelrol in verschillende toepassingen. Denk aan de productie-industrie, de voedings- en dranksector, water- en afvalwaterbehandeling. In dit blog delen we enkele concrete voorbeelden van hoe JUMO PID-regelaars oplossingen bieden voor industriële uitdagingen.
• Temperatuurregeling: PID-regelaars worden vaak gebruikt in processen zoals warmtebehandeling, extrusie en spuitgieten. Handhaven van een constante temperatuur is cruciaal voor de productkwaliteit.
• Drukregeling: in processen zoals gas- of vloeistofdistributie regelen deze regelaars de druk om stabiele werking te garanderen.
• Flowregeling: PID-regelaars handhaven de juiste stroomsnelheid in processen met vloeistoffen of gassen, zoals bij chemische mengsels of in vloeistoftransportsystemen.
In de cryogene technologie, waar nauwkeurige temperatuur- en drukregeling van cruciaal belang is, was de bestaande regeling aan een update toe. Met JUMO PID-regeltechniek hebben wij een betrouwbare oplossing voor procesoptimalisatie geboden.
Een van onze klanten uit de cryogene industrie had moeite met het handhaven van stabiele temperaturen en het juiste dukniveau in een systeem met vloeibare stikstof (-160°C tot -271°C). De deksel van een container, waarin producten zoals reageerbuizen opgeslagen en gekoeld worden met vloeibare stikstof, vroor regelmatig vast. Het was van groot belang om zowel de temperatuur als de druk nauwkeurig te regelen. Hierdoor kon vastvriezen van belangrijke componenten, zoals de deksels van de containers, worden voorkomen en de operationele efficiëntie worden gewaarborgd.

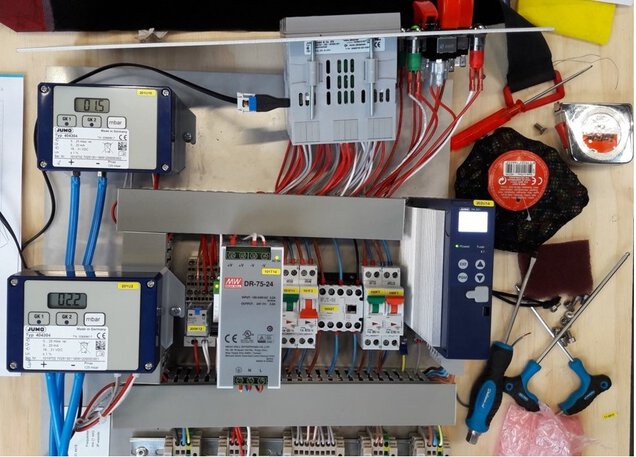

Voor nauwkeurige temperatuur- en drukregeling is de JUMO dTRON 308 PID-regelaar geïmplementeerd. Deze geavanceerde regelaar werd gekoppeld aan de JUMO TYA201 thyristor, die de verwarming aanstuurt en zorgt dat de deksels niet vastvriezen. Een differentiële druksensor (type 404304) werd toegevoegd om realtime drukmetingen uit te voeren, cruciaal voor de fase-separator.
Dankzij de PID-regeling kon het systeem snel en efficiënt reageren op veranderingen, wat resulteerde in stabiele processen en minimale verstoringen.
De klant beschikt nu over een systeem dat vrijwel onderhoudsvrij functioneert. De regeling voorziet in betrouwbare temperatuur- en drukregeling. Dit heeft geleid tot een aanzienlijke verbetering in efficiëntie, lagere onderhoudskosten en minimale stilstand. Onze oplossing heeft geresulteerd in een betrouwbare werking van cryogene processen, wat het productieproces van deze relatie in de cryogene techniek aanzienlijk heeft verbeterd.
PID regelaar toepassing in maak industrie
• Oventemperatuurregeling: PID-regelaars worden gebruikt in ovens om nauwkeurige bak- of kooktemperaturen te handhaven.
• Fermentatieregeling: in brouw- en fermentatieprocessen regelen deze regelaars de temperatuur, druk en pH om een consistente productkwaliteit te waarborgen.
• Verpakkingsmachines: PID-regelaars beheren de temperatuur van sealunits op verpakkingslijnen, wat zorgt voor nauwkeurig afdichten en vullen van de verpakkingen.

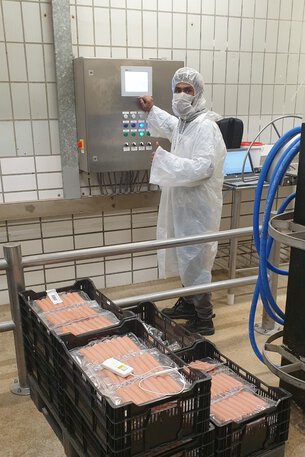

Bij een grote producent van vleeswaren voor de Benelux en Europa, is onlangs het bestaande stoomsterilisatiesysteem voor vier autoclaven geoptimaliseerd. Met als doel om de controle over het kookproces te verbeteren en de efficiëntie te verhogen.
De klant gebruikte een verouderd controlesysteem dat niet langer voldeed aan de gestelde eisen voor nauwkeurigheid en betrouwbaarheid. Bovendien wilden ze hun bestaande gebruikersinterface, JUMO SVS 3000-software, behouden wat een uitdaging vormde bij de integratie van het nieuwe systeem.
Om aan de vraag van de klant te voldoen, heeft JUMO een maatwerk oplossing geboden met behulp van het JUMO mTRON T automatiseringssysteem voorzien van PLC-techniek en een krachtige PID-regelmodule. De PID-regelaar optimaliseert het sterilisatieproces door temperatuur- en drukparameters continu te regelen en bij te sturen, wat zorgt voor consistentie en nauwkeurigheid in het kookproces.
Daarnaast is de JUMO SVS 3000-software opnieuw geprogrammeerd om compatibel te zijn met het nieuwe systeem. Het JUMO mTRON T automatiseringssysteem zorgt voor geoptimaliseerde processen, waardoor menselijke tussenkomst minimaal is. Verder is een nieuwe Windows 10-computer geïnstalleerd voor externe toegang, wat de flexibiliteit van de klant heeft vergroot.
De klant profiteert van verbeterde procescontrole, een meer consistent eindproduct en minder stilstand dankzij het JUMO mTRON T automatiseringssysteem. De toegang op afstand biedt extra gemak en operationele controle, wat resulteert in een efficiënter productieproces.
Toepassing van PID regelaar in voedingsmiddelenindustrie
• pH-regeling: PID-regelaars regelen de toevoeging van chemicaliën om de gewenste pH-niveaus in water- en afvalwaterbehandelingsprocessen te handhaven.
• Flow- en niveauregeling: ze beheren de waterstroom en de niveaus in reservoirs en tanks, wat zorgt voor efficiënte behandeling en distributie.
• Filtratiesystemen: PID-regelaars optimaliseren de werking van filtratiesystemen door druk en stroomsnelheden te regelen.
Het bewaken van waterkwaliteit in galvanisatiebaden is cruciaal voor productconsistentie en naleving van regelgeving. Onze klant wilde de processen optimaliseren om de waterkwaliteit beter te beheren.
Met zes baden vol chemicaliën zoals zwavelzuur en chroomoxide, was nauwkeurige controle van pH, EC en temperatuur essentieel. Aanvullend was er behoefte aan het meten van de waterstroom in één van de baden om waterverlies en aanvulling beter te beheren.

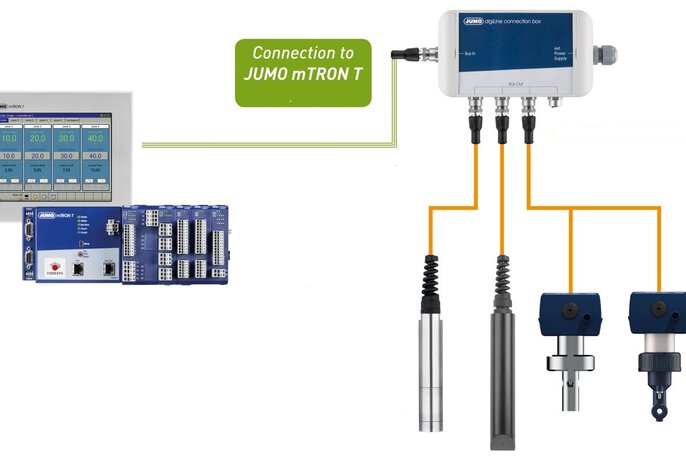

We implementeerden het JUMO mTRON T automatiseringssysteem met krachtige PID-regelaars die cruciaal zijn voor de automatische regeling van het proces. Onze pH- en geleidbaarheidssensoren zorgen voor real-time metingen van de proceswaarden, die worden verwerkt door de PID-regelaars. Bij afwijkingen van de proceswaarden sturen de PID-regelaars onmiddellijk aanpassingen aan de dosering en pompen, waardoor de pH- en EC-waarden stabiel blijven.
Voor het monitoren van de waterstroom in het eerste bad is gebruik gemaakt van een flowmeter die naadloos is geïntegreerd met de PID-regeling. Dit stelde het systeem in staat om de flow nauwkeurig te controleren en de aanvulling automatisch te regelen wanneer het verbruik toenam. Hierdoor is niet alleen de chemische balans in de baden behouden, ook zijn de benodigde middelen efficiënt ingezet. De JUMO mTRON T HMI visualiseert het proces in real-time, wat de klant in staat stelt om het gehele systeem moeiteloos te monitoren en bij te sturen.
Met JUMO PID-regeltechniek heeft de klant volledige controle over het proces, met verbeterde efficiëntie en lagere kosten als resultaat.
Toepassing van PID regelaar in Water en afvalwaterbehandeling
